1040 मिमी बड़े व्यास वाले स्ट्रिंग ब्लॉक

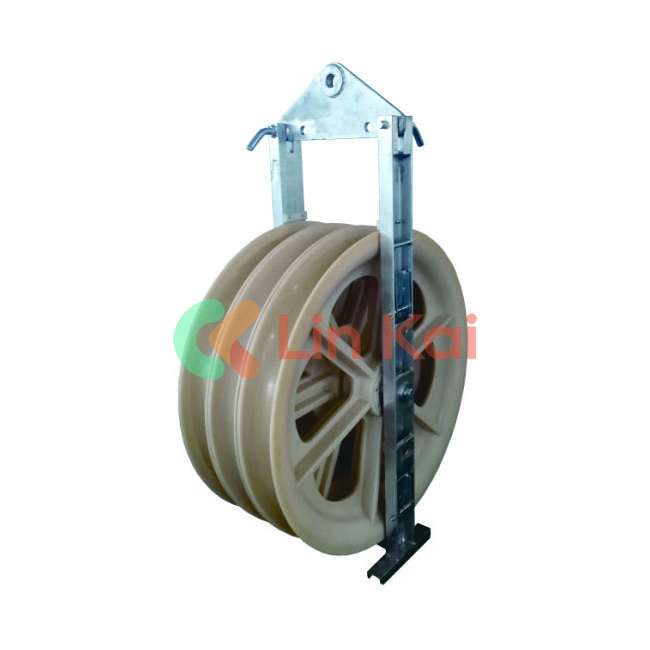

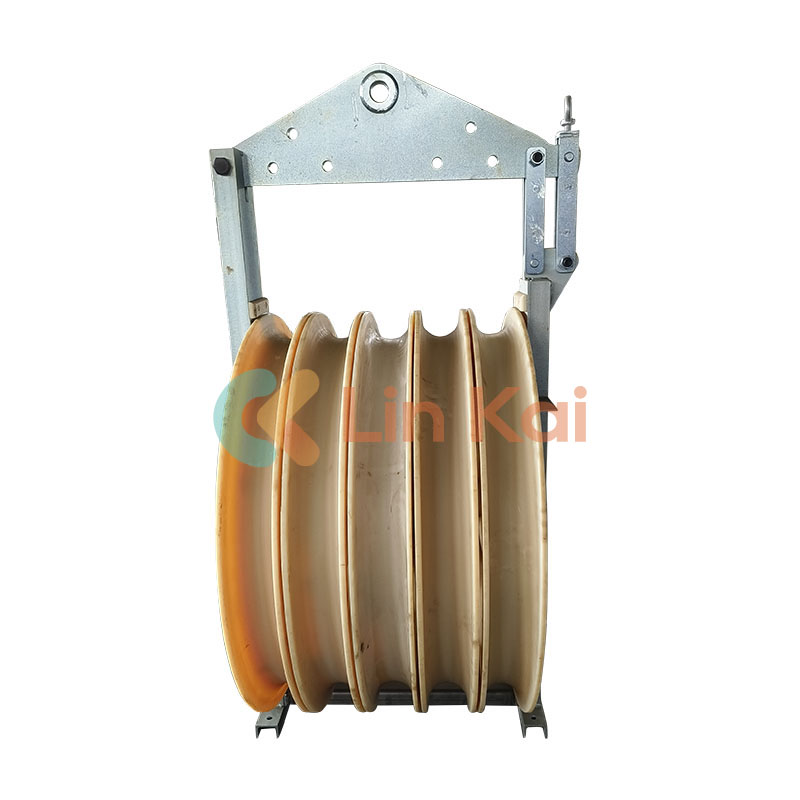

निंगबो लिंगकाई द्वारा निर्मित 1040 मिमी बड़े व्यास वाले स्ट्रिंगिंग ब्लॉक, जिन्हें थ्री शीव्स कंडक्टर स्ट्रिंगिंग ब्लॉक भी कहा जाता है, का उपयोग ओवरहेड ट्रांसमिशन लाइन पर दो या तीन कंडक्टरों को स्ट्रिंग करने के लिए किया जाता है। और हमारे पांच शीव स्ट्रिंग ब्लॉक का उपयोग ओवरहेड ट्रांसमिशन लाइन पर चार कंडक्टर स्ट्रिंग के लिए किया जाता है। इनका उपयोग आम तौर पर 400 केवी से 1000 केवी तक की उच्च-वोल्टेज बिजली लाइनों के लिए किया जाता है।

1040 मिमी बड़े व्यास स्ट्रिंगिंग ब्लॉक पैरामीटर

टिप्पणियाँ:

1. अधिकतम उपयुक्त कंडक्टर ACSR1250

2. कंडक्टर के लिए 1040 मिमी बड़े व्यास स्ट्रिंगिंग ब्लॉक का आयाम (बाहरी व्यास × रूट व्यास × शीव चौड़ाई) Φ1160×Φ1000×150(मिमी)।

3. स्टील वायर रस्सी के लिए ब्लॉक का आयाम (बाहरी व्यास × जड़ व्यास × शीव चौड़ाई) Φ1160×Φ1000×130(मिमी)।

4. रबर लाइन वाला एमसी नायलॉन शीव आधा लाइन वाला है।

इन 1040 मिमी बड़े व्यास वाले स्ट्रिंगिंग ब्लॉक्स (बाहरी व्यास*रूट व्यास*शीव चौड़ाई) का आयाम Φ1040×Φ900× 125 (मिमी) है। गुणवत्ता और सुरक्षा को प्रमाणित करने के लिए, हमारे द्वारा आपूर्ति किए गए सभी स्ट्रिंग ब्लॉक शिपिंग से पहले 10 माइनस से तीन गुना अधिक अत्यधिक तनाव खींचने वाले रेटेड लोड से गुजरे। इस बीच, एमसी नायलॉन का कच्चा माल हम संयुक्त राज्य अमेरिका से आयात करते हैं, जो चीन से 96% अधिक है।

1040 मिमी बड़े व्यास वाले स्ट्रिंगिंग ब्लॉक को ACSR1120 जैसे 1120 वर्ग मिलीमीटर तक के बड़े कंडक्टर तारों को संभालने के लिए डिज़ाइन किया गया है।

1040 मिमी बड़े व्यास वाले स्ट्रिंगिंग ब्लॉक के आयाम लगभग Φ1040×Φ900×125 मिमी (बाहरी व्यास × रूट व्यास × शीव चौड़ाई) हैं, जो इसे मजबूत स्ट्रिंग संचालन के लिए उपयुक्त बनाता है।

1040 मिमी बड़े व्यास वाले स्ट्रिंगिंग ब्लॉक में एक रबर-लाइन वाला एमसी नायलॉन शीव होता है जो पूरी तरह से पंक्तिबद्ध होता है, जिसमें आवश्यकतानुसार इसके आधे हिस्से को अनुकूलित करने का विकल्प होता है।
