कैसे एक नायलॉन व्हील केबल ग्राउंड रोलर भूमिगत केबल स्थापना को सुरक्षित और अधिक कुशल बना सकता है

आलेख सारांश:भूमिगत केबल स्थापना के लिए कुशल तकनीशियनों और उच्च गुणवत्ता वाले केबलों से अधिक की आवश्यकता होती है। सही सहायक उपकरण खींचने की दक्षता, केबल सुरक्षा और स्थापना सुरक्षा को महत्वपूर्ण रूप से प्रभावित कर सकते हैं। एनायलॉन व्हील केबल ग्राउंड रोलरभूमिगत बिजली केबलों के लिए एक सहज, नियंत्रित मार्ग प्रदान करता है, खासकर जब केबलों को सीधे खंडों, मोड़ों और खाई के कोनों से गुजरना पड़ता है। केबल मार्गदर्शन और समर्थन के लिए डिज़ाइन किए गए, ये रोलर्स घर्षण को कम करने, केबल के गलत संरेखण को रोकने और स्थापना के दौरान केबल सतहों की रक्षा करने में मदद करते हैं। यह मार्गदर्शिका बताती है कि नायलॉन व्हील केबल ग्राउंड रोलर कैसे काम करते हैं, सही मॉडल का चयन कैसे करें, और वे पेशेवर भूमिगत केबल स्थापना का एक महत्वपूर्ण हिस्सा क्यों हैं।

विषयसूची

• भूमिगत केबल स्थापना के लिए ग्राउंड रोलर्स की आवश्यकता क्यों है?
• नायलॉन व्हील केबल ग्राउंड रोलर क्या है?
• नायलॉन व्हील केबल ग्राउंड रोलर्स की मुख्य विशेषताएं क्या हैं?
• खरीदारों को किन तकनीकी विशिष्टताओं पर विचार करना चाहिए?
• नायलॉन व्हील केबल ग्राउंड रोलर्स का उपयोग कहाँ किया जाता है?
• आपको सही केबल ग्राउंड रोलर का चयन कैसे करना चाहिए?
• ये रोलर्स केबल स्थापना में कैसे सुधार करते हैं?
• आप केबल ग्राउंड रोलर्स का रखरखाव कैसे कर सकते हैं?
• अक्सर पूछे जाने वाले प्रश्नों
• निष्कर्ष

भूमिगत केबल स्थापना के लिए ग्राउंड रोलर्स की आवश्यकता क्यों है?

भूमिगत बिजली के तार भारी, लचीले और स्थापना के दौरान नियंत्रित करना मुश्किल हो सकते हैं। जब एक केबल को सीधे जमीन या खाई की सतह पर खींचा जाता है, तो घर्षण और अनियंत्रित संपर्क से खींचने का प्रतिरोध बढ़ सकता है और केबल शीथ पर अनावश्यक तनाव पैदा हो सकता है।

यहीं पर एनायलॉन व्हील केबल ग्राउंड रोलरमूल्यवान हो जाता है. केबल को कंक्रीट, मिट्टी, बजरी या अन्य सतहों पर सीधे खींचने की अनुमति देने के बजाय, रोलर एक नियंत्रित रोलिंग पथ प्रदान करता है। मोड़ और दिशा में परिवर्तन पर, उचित रूप से तैनात रोलर्स इच्छित केबल मार्ग को बनाए रखने में भी मदद करते हैं।

पेशेवर केबल स्थापना रोलर्स से लाभान्वित हो सकती है क्योंकि वे मदद करते हैं:

• नियोजित स्थापना मार्ग के साथ केबलों का मार्गदर्शन करें।
• केबल और ज़मीन की सतह के बीच सीधा संपर्क कम करें।
• केबल खींचने के दौरान घर्षण को कम करें।
• केबल के फिसलने या खाई पथ से बाहर जाने की संभावना कम करें।
• सीधे खंडों और कोनों पर केबलों को सपोर्ट करें।
• समग्र स्थापना स्थिरता और कार्य-स्थल सुरक्षा में सुधार करें।

लिंगकाईउत्पाद जानकारी में विशेष रूप से नायलॉन व्हील केबल ग्राउंड रोलर्स को केबलों को मार्गदर्शन और समर्थन देने वाले उपकरण के रूप में वर्णित किया गया है, विशेष रूप से उन मोड़ों पर जहां केबल स्थिरता महत्वपूर्ण है।

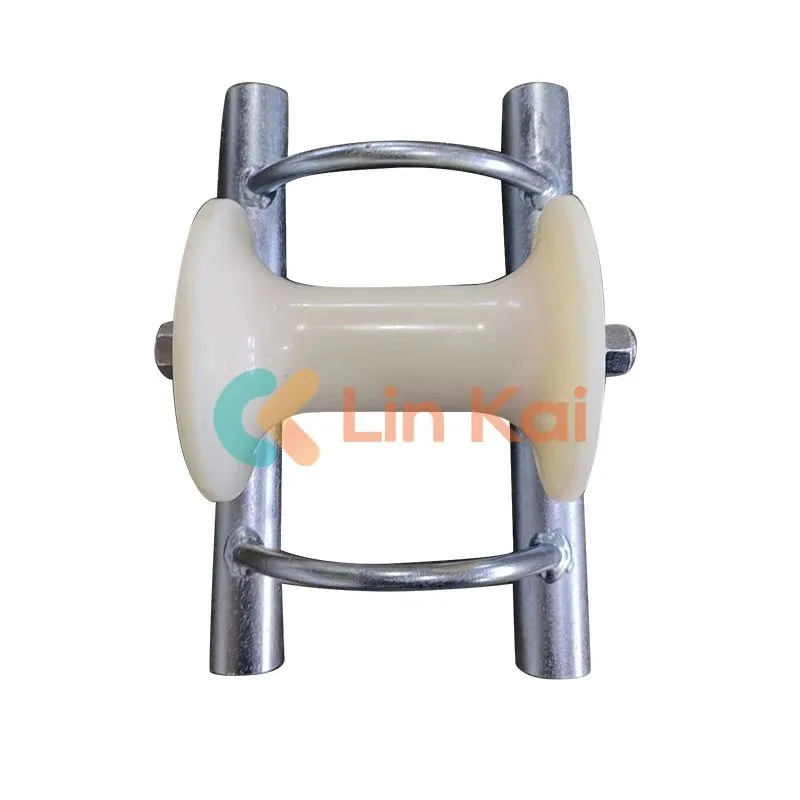

नायलॉन व्हील केबल ग्राउंड रोलर क्या है?

नायलॉन व्हील केबल ग्राउंड रोलर एक केबल स्थापना उपकरण है जिसे भूमिगत केबलों को उनकी स्थिति में खींचे जाने के दौरान समर्थन और मार्गदर्शन करने के लिए डिज़ाइन किया गया है। इसमें आम तौर पर एक सहायक फ्रेम, रोलर या शीव, शाफ्ट और बेयरिंग असेंबली होती है।

नायलॉन का पहिया विशेष रूप से उपयोगी है क्योंकि यह केबल के लिए एक चिकनी संपर्क सतह प्रदान करता है। केबल खींचने के दौरान, केबल के हिलने पर पहिया घूमता है, जिससे केबल को जमीन के खिलाफ लगातार फिसलने के बजाय इंस्टॉलेशन मार्ग से गुजरने में मदद मिलती है।

इंस्टॉलेशन कॉन्फ़िगरेशन के आधार पर, विभिन्न रोलर डिज़ाइन का उपयोग किया जा सकता है। स्ट्रेट-लाइन रोलर्स अपेक्षाकृत सीधे केबल मार्गों के लिए उपयुक्त होते हैं, जबकि कॉर्नर रोलर्स ट्रेंच कोनों पर केबल स्थापना के लिए डिज़ाइन किए जाते हैं।

लिंगकाई के उत्पाद विनिर्देशों के अनुसार, इसके केबल ग्राउंड रोलर रेंज में स्ट्रेट-लाइन कॉन्फ़िगरेशन और कॉर्नर रोलर्स शामिल हैं, जिसमें मॉडल लगभग Ø200 मिमी तक के केबलों के लिए डिज़ाइन किए गए हैं। रोलर्स बियरिंग पर लगे होते हैं, जबकि फ्रेम गैल्वेनाइज्ड स्टील से बने होते हैं।

नायलॉन व्हील केबल ग्राउंड रोलर्स की मुख्य विशेषताएं क्या हैं?

1. चिकनी नायलॉन संपर्क सतह

नायलॉन का पहिया केबल और इंस्टॉलेशन उपकरण के बीच एक रोलिंग संपर्क सतह बनाता है। यह खुरदरी सतहों पर अनावश्यक खिंचाव को कम करते हुए केबल को निर्देशित करने में मदद करता है।

2. बियरिंग-माउंटेड रोलर्स

बियरिंग्स केबल के हिलने पर शीव्स को घूमने की अनुमति देते हैं। यह डिज़ाइन चिकनी केबल गति का समर्थन करता है और स्थापना के दौरान प्रतिरोध को कम करने में मदद कर सकता है।

3. गैल्वनाइज्ड स्टील फ्रेम

एक गैल्वेनाइज्ड स्टील फ्रेम मांग वाले इंस्टॉलेशन वातावरण के लिए एक व्यावहारिक संरचनात्मक समाधान प्रदान करता है। केबल स्थापना अक्सर बाहर, खाइयों के अंदर, या निर्माण स्थलों पर होती है जहां उपकरण नमी, धूल और यांत्रिक हैंडलिंग का सामना कर सकते हैं।

4. एकाधिक विन्यास

विभिन्न केबल व्यास और स्थापना मार्गों के लिए अलग-अलग रोलर आयामों की आवश्यकता होती है। उपलब्ध कॉन्फ़िगरेशन में नायलॉन या एल्यूमीनियम रोलर्स और विभिन्न फ्रेम निर्माण वाले मॉडल शामिल हैं।

5. बड़े व्यास वाले भूमिगत केबलों के लिए समर्थन

लिंगकाई निर्दिष्ट करता है कि उसके नायलॉन व्हील केबल ग्राउंड रोलर्स का उपयोग Ø200 मिमी तक भूमिगत बिजली केबल स्थापना के लिए किया जा सकता है, हालांकि वास्तविक केबल व्यास और स्थापना स्थितियों के अनुसार उपयुक्त मॉडल का चयन किया जाना चाहिए।

खरीदारों को किन तकनीकी विशिष्टताओं पर विचार करना चाहिए?

केवल उपस्थिति के आधार पर केबल रोलर चुनने से अनुपयुक्त इंस्टॉलेशन सेटअप हो सकता है। पेशेवर खरीदारों को केबल व्यास, कार्य भार, फ्रेम निर्माण, पहिया सामग्री, रोलर कॉन्फ़िगरेशन और साइट की स्थिति का मूल्यांकन करना चाहिए।

निम्नलिखित उदाहरण लिंगकाई की स्ट्रेट-लाइन केबल रोलर रेंज के लिए प्रकाशित विशिष्टताओं पर आधारित हैं:

ये विशिष्टताएँ दर्शाती हैं कि मॉडल चयन क्यों मायने रखता है। छोटी केबल के लिए डिज़ाइन किया गया रोलर स्वचालित रूप से बड़े या भारी केबल के लिए उपयोग नहीं किया जाना चाहिए। खरीदारों को रोलर के रेटेड कार्य भार और केबल व्यास सीमा का वास्तविक परियोजना आवश्यकताओं से मिलान करना चाहिए।

नायलॉन व्हील केबल ग्राउंड रोलर्स का उपयोग कहाँ किया जाता है?

नायलॉन व्हील केबल ग्राउंड रोलर मुख्य रूप से भूमिगत बिजली केबल स्थापना से जुड़े हैं। जब केबल को रील से उसकी अंतिम स्थिति की ओर खींचा जाता है तो उन्हें निरंतर समर्थन प्रदान करने के लिए केबल मार्गों के साथ तैनात किया जा सकता है।

विशिष्ट अनुप्रयोगों में शामिल हैं:

• भूमिगत विद्युत केबल स्थापना:सहायक केबलों को खाइयों के माध्यम से खींचा जाता है।
• उपयोगिता अवसंरचना परियोजनाएँ:नियोजित भूमिगत मार्गों पर केबलों को नियंत्रित करने में संस्थापन टीमों की सहायता करना।
• औद्योगिक विद्युत परियोजनाएँ:संयंत्र और सुविधा निर्माण के दौरान भारी केबलों का समर्थन करना।
• ट्रेंच कॉर्नर स्थापना:दिशात्मक परिवर्तनों के आसपास केबलों का मार्गदर्शन करने के लिए कोने वाले रोलर्स का उपयोग करना।
• बड़े व्यास वाली केबल परियोजनाएँ:Ø200 मिमी रेंज तक पहुंचने वाले केबलों के लिए उपयुक्त रोलर मॉडल का चयन करना।

कोने की स्थापना के लिए, लिंगकाई 8 केएन से 10 केएन तक के कामकाजी भार और ≤Ø80 मिमी से ≤Ø150 मिमी तक के केबल आकार के साथ समर्पित केबल कॉर्नर रोलर मॉडल सूचीबद्ध करता है।

आपको सही केबल ग्राउंड रोलर का चयन कैसे करना चाहिए?

व्यावहारिक चयन प्रक्रिया रोलर के बजाय केबल से शुरू होनी चाहिए। खरीदने से पहले, इंस्टॉलेशन टीमों को प्रमुख प्रोजेक्ट पैरामीटर एकत्र करने चाहिए और निर्माता के विनिर्देशों के साथ उनकी तुलना करनी चाहिए।

चरण 1: केबल व्यास की पुष्टि करें

केबल के बाहरी व्यास को मापें या पुष्टि करें। यह सबसे महत्वपूर्ण मापदंडों में से एक है क्योंकि रोलर को केबल की गति को प्रतिबंधित किए बिना उचित समर्थन प्रदान करना चाहिए।

चरण 2: केबल के वजन और खींचने की स्थिति की जाँच करें

भारी केबल खींचने के दौरान काफी यांत्रिक भार उत्पन्न कर सकते हैं। चयनित रोलर में स्थापना स्थितियों के लिए पर्याप्त कार्य-भार क्षमता होनी चाहिए।

चरण 3: सीधे और कोने वाले अनुभागों की पहचान करें

एक सीधे केबल मार्ग और एक तीव्र ट्रेंच कोने के लिए समान रोलर कॉन्फ़िगरेशन की आवश्यकता नहीं होती है। सीधे खंडों के लिए स्ट्रेट-लाइन रोलर्स और उपयुक्त कोने वाले रोलर्स का उपयोग करें जहां केबल दिशा बदलती है।

चरण 4: संस्थापन परिवेश पर विचार करें

बाहरी परियोजनाएं, निर्माण स्थल और भूमिगत खाइयां उपकरण को गंदगी और नमी के संपर्क में ला सकती हैं। एक मजबूत फ्रेम निर्माण और उपयुक्त बीयरिंग व्यवस्था विश्वसनीय संचालन का समर्थन कर सकती है।

चरण 5: कुल परियोजना आवश्यकताओं की तुलना करें

बड़ी परियोजनाओं के लिए, खरीदारों को केवल इकाई मूल्य का मूल्यांकन करने के बजाय आवश्यक रोलर्स की संख्या, केबल मार्ग की लंबाई, रिक्ति, कोने की मात्रा, परिवहन आवश्यकताओं और स्थापना अनुसूची पर विचार करना चाहिए।

ये रोलर्स केबल स्थापना में कैसे सुधार करते हैं?

नायलॉन व्हील केबल ग्राउंड रोलर का महत्व केवल एक केबल को सपोर्ट करने से कहीं अधिक है। उचित रूप से स्थित रोलर्स अधिक नियंत्रित स्थापना प्रक्रिया में योगदान कर सकते हैं।

व्यावहारिक रूप से, उद्देश्य रील से अंतिम स्थापना स्थिति तक एक नियंत्रित केबल पथ बनाना है। सही रोलर प्लेसमेंट, इंस्टॉलेशन क्रू के लिए पुलिंग ऑपरेशन को अधिक पूर्वानुमानित और प्रबंधित करना आसान बना सकता है।

आप केबल ग्राउंड रोलर्स का रखरखाव कैसे कर सकते हैं?

हालाँकि केबल रोलर्स अपेक्षाकृत सरल यांत्रिक उपकरण हैं, नियमित निरीक्षण बार-बार की जाने वाली परियोजनाओं पर उनके प्रदर्शन को बनाए रखने में मदद कर सकता है।

• प्रत्येक प्रमुख स्थापना से पहले नायलॉन पहियों का निरीक्षण करें।
• असामान्य प्रतिरोध या असामान्य शोर के लिए बीयरिंग की जाँच करें।
• विरूपण या दृश्यमान क्षति के लिए फ़्रेम का निरीक्षण करें।
• गतिशील घटकों से गंदगी, कीचड़ और मलबा हटाएँ।
• केबल खींचना शुरू करने से पहले जांच लें कि रोलर स्वतंत्र रूप से घूमता है।
• निर्दिष्ट कार्य भार से अधिक न हो।
• रोलर को सेवा में वापस करने से पहले क्षतिग्रस्त घटकों को बदलें।

परिचालन आवृत्ति, साइट की स्थिति, केबल वजन और हैंडलिंग प्रथाओं के आधार पर रखरखाव की आवश्यकताएं भिन्न हो सकती हैं। लंबे केबल खींचने के ऑपरेशन से पहले एक बुनियादी उपयोग-पूर्व निरीक्षण विशेष रूप से महत्वपूर्ण है।

नायलॉन व्हील केबल ग्राउंड रोलर्स के बारे में अक्सर पूछे जाने वाले प्रश्न

1. नायलॉन व्हील केबल ग्राउंड रोलर का उपयोग किसके लिए किया जाता है?

इसका उपयोग स्थापना के दौरान भूमिगत केबलों को मार्गदर्शन और समर्थन देने के लिए किया जाता है। रोलर एक नियंत्रित रोलिंग पथ प्रदान करता है जो सीधे केबल-टू-ग्राउंड संपर्क को कम करने में मदद करता है और केबल संरेखण का समर्थन करता है।

2. लिंगकाई के रोलर्स किस केबल व्यास को समायोजित कर सकते हैं?

लिंगकाई के प्रकाशित विनिर्देशों से संकेत मिलता है कि इसकी नायलॉन व्हील केबल ग्राउंड रोलर रेंज का उपयोग लगभग Ø200 मिमी तक भूमिगत बिजली केबलों के लिए किया जा सकता है। केबल व्यास और परियोजना आवश्यकताओं के अनुसार सही मॉडल का चयन किया जाना चाहिए।

3. क्या नायलॉन रोलर भारी भूमिगत केबलों के लिए उपयुक्त हैं?

वे तब उपयुक्त हो सकते हैं जब चयनित मॉडल में उपयुक्त कार्य-भार रेटिंग और केबल-आकार की क्षमता हो। कुछ सूचीबद्ध स्ट्रेट-लाइन मॉडल में 10 kN का कार्य भार होता है, लेकिन खरीदारों को चयन से पहले हमेशा वास्तविक प्रोजेक्ट लोड स्थितियों को सत्यापित करना चाहिए।

4. स्ट्रेट-लाइन और कॉर्नर केबल रोलर्स के बीच क्या अंतर है?

स्ट्रेट-लाइन रोलर्स मुख्य रूप से अपेक्षाकृत सीधे केबल मार्गों के लिए डिज़ाइन किए गए हैं, जबकि कॉर्नर रोलर्स का उद्देश्य खाई के कोनों या दिशा में बदलाव के आसपास केबलों को समर्थन और मार्गदर्शन करना है।

5. केबल रोलर्स में बियरिंग का उपयोग क्यों किया जाता है?

बियरिंग्स केबल के हिलने पर रोलर या शीव को घूमने की अनुमति देते हैं। यह केबल की सुचारू गति का समर्थन करता है और खींचने के दौरान प्रतिरोध को कम करने में मदद करता है।

6. रोलर फ्रेम के लिए किस सामग्री का उपयोग किया जाता है?

लिंगकाई का कहना है कि इसके केबल रोलर्स के फ्रेम गैल्वनाइज्ड स्टील से बने हैं। विभिन्न मॉडल अलग-अलग फ्रेम निर्माण का उपयोग कर सकते हैं, जिसमें कास्ट एल्यूमीनियम फ्रेम, स्टील प्लेट बेस और स्टील टयूबिंग फ्रेम डिजाइन शामिल हैं।

निष्कर्ष

एक विश्वसनीय भूमिगत केबल स्थापना प्रक्रिया खींचने के कार्य की शुरुआत से लेकर अंतिम प्लेसमेंट तक केबल की गति को नियंत्रित करने पर निर्भर करती है। एक ठीक से चयनितनायलॉन व्हील केबल ग्राउंड रोलरकेबल स्थापना को अधिक नियंत्रित और कुशल बनाने के लिए आवश्यक मार्गदर्शन, समर्थन और रोलिंग संपर्क प्रदान कर सकता है।

पेशेवर खरीदारों के लिए, सबसे महत्वपूर्ण विचार केबल व्यास, कार्य भार, रोलर कॉन्फ़िगरेशन, स्थापना मार्ग, कोने की आवश्यकताएं, फ्रेम निर्माण और समग्र परियोजना स्थितियां हैं। विभिन्न केबल आकारों और इंस्टॉलेशन कॉन्फ़िगरेशन के लिए डिज़ाइन किए गए मॉडल के साथ, लिंगकाई भूमिगत केबल इंस्टॉलेशन परियोजनाओं के लिए व्यावहारिक समाधान प्रदान करता है। यदि आप उपयोगिता, औद्योगिक, बुनियादी ढांचे, या विद्युत स्थापना परियोजना के लिए केबल रोलर्स की सोर्सिंग कर रहे हैं, तो नायलॉन व्हील केबल ग्राउंड रोलर रेंज का पता लगाएं औरहमसे संपर्क करेंमॉडल चयन, तकनीकी विशिष्टताओं और आपके प्रोजेक्ट के लिए उपयुक्त कोटेशन के लिए।
