स्प्लिसिंग स्लीव्स रक्षक

लिंगकाई की गुणवत्ता वाले स्प्लिसिंग स्लीव्स प्रोटेक्टर में एक अर्थ वायर स्प्लिस प्रोटेक्शन स्लीव्स और एक एसीएसआर स्प्लिस प्रोटेक्शन स्लीव्स हैं और इसे लाइन स्ट्रिंगिंग ऑपरेशन में एसीएसआर कंडक्टर के लिए संपीड़न स्लीव्स जोड़ों की रक्षा करने और उन्हें स्ट्रिंग ब्लॉक से सुरक्षित रूप से गुजरने के लिए डिज़ाइन किया गया है। कवर जोड़ों में गोले के दो टुकड़े होते हैं, जो गैल्वेनाइज्ड स्टील से बने होते हैं। दोनों सिरों को रबर भागों के साथ स्थापित किया गया है, जो स्ट्रिंग पुली के ऊपर से गुजरने के दौरान मध्य-स्पैन जोड़ की रक्षा करते हैं।

जांच भेजें

उत्पाद वर्णन

लिंगकाई का उच्च गुणवत्ता वाला स्प्लिसिंग स्लीव्स प्रोटेक्टर एक टिकाऊ और लागत प्रभावी समाधान है जो ट्रांसमिशन और वितरण अनुप्रयोगों में एसीएसआर स्प्लिसेस के लिए विश्वसनीय सुरक्षा प्रदान करता है। स्प्लिसिंग स्लीव्स प्रोटेक्टर उच्च गुणवत्ता वाली सामग्री से बनाया गया है।

हमारे स्प्लिसिंग स्लीव्स प्रोटेक्टर को पर्यावरणीय कारकों से बचाते हुए ACSR कंडक्टरों के बीच इष्टतम कनेक्शन सुनिश्चित करने के लिए डिज़ाइन किया गया है।

कवर जोड़ों में गोले के दो टुकड़े होते हैं, जो गैल्वेनाइज्ड स्टील से बने होते हैं। दोनों सिरों को रबर भागों के साथ स्थापित किया गया है, जो स्ट्रिंग पुली के ऊपर से गुजरने के दौरान मध्य-स्पैन जोड़ की रक्षा करते हैं।

ओवरहेड कंडक्टर स्ट्रिंग ऑपरेशन के दौरान कंडक्टर जोड़ की सुरक्षा के लिए स्प्लिसिंग स्लीव्स प्रोटेक्टर (स्टिफ़नर) का उपयोग किया जाता है।

अर्थ वायर स्प्लिसिंग स्लीव्स प्रोटेक्टर की मुख्य विशिष्टताएँ

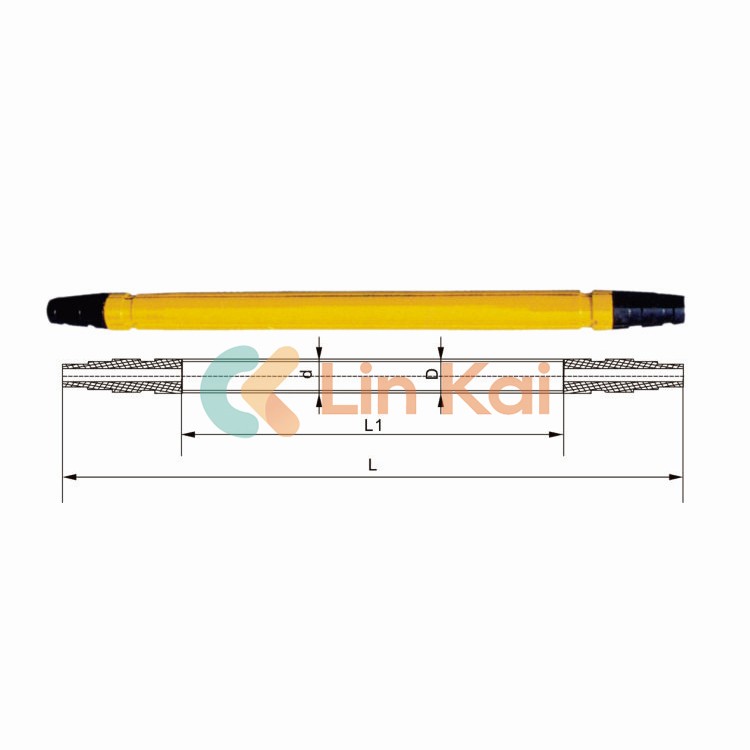

आइटम नंबर	नमूना	मुख्य आयाम (मिमी)				लागू अर्थ वायर
आइटम नंबर	नमूना	D	L	d	एल1	लागू अर्थ वायर
17213	जे55जी	Φ30	450	F24	280	जीजे50, जीजे55
17214	जे70जी	Φ30	510	F24	340	जेएलबी65, जीजे70
17215	जे80जी	F34	510	F27	340	जीजे80
17216	जे95जी	F34	585	F27	415	जेएलबी95
17217	जे100जी	F38	590	F28	390	एलजीजे50/30, जीजे100
17218	जे120जी	Φ40	660	Φ30	440	जीजे120, जेएलबी120
17219	जे150जी	एफ45	850	F37	530	जीजे150, एलजीजे70/40, एलजीजे95/55

टिप्पणीविभिन्न आकारों की आवश्यकता को अनुबंध में दर्शाया जाना चाहिए।

यह एसीएसआर स्प्लिसिंग स्लीव्स प्रोटेक्टर क्रिंप ट्यूब पर लागू होता है, जो हाइड्रोलिक लैप जॉइंट को अपनाने वाले स्प्लिसिंग फिटिंग के डीएल/टी758-2001 मानक का अनुपालन करता है। यदि क्रिम्प ट्यूब का आकार मानक से भिन्न है, तो स्प्लिसिंग स्लीव्स के आयाम को अनुबंध में दर्शाया जाना चाहिए।

मुख्य विशिष्टताएँ

आइटम नंबर	नमूना	मुख्य आयाम (मिमी)				लागू कंडक्टर (अधिकतम)
आइटम नंबर	नमूना	D	L	d	एल1	लागू कंडक्टर (अधिकतम)
17201	जे240बी	एफ45	850	F38	530	एलजीजे240/55
17202	जे300बी	F51	940	F43	600	एलजीजे300/50
17203	जे400बी	F57	995	F47	655	एलजीजे400/50
17204	जे500बी	F68	1080	F56	740	एलजीजे500/65
17205	जे630बी	F83	1180	F63	800	एलजीजे630/55
17206	जे720बी	F83	1196	F63	816	एलजीजे720/50
17207	जे900बी	F89	1180	F73	800	एलजीजे900/75
10208	जे1000बी	एफ95	1400	Φ75	1020	एलजीजे1000/80
